DT-03を本格的に六角ハブ化。いろんな注意点も紹介。

久しぶりのDT-03改造計画の第3弾です。

以前、簡易的な方法で六角ハブ化をやったことがあるのですが、取付用のホイールに若干の加工が必要なので、今回は本格的な方法で六角ハブ化を行います。



手法の元ネタは、RCチョンマゲ先生です。



具体的に必要なパーツなどは紹介してくれてるのですが、詳細や注意点は省略されてるので、今回は個人的に注意が必要な箇所なども含めて説明していきます。



まず、必要なパーツを集める

必要なパーツは、RCチョンマゲ先生のページにも書いてありますが、今回は個人的な考えも入れてアレンジしてます。

上記以外にも、ピロボールや０．７５ｍｍのシムを使います。

早速組み立て

まずは、ターンバックル化

DT-03をターンバックル化をしてない場合は、まずはターンバックル化しましょう。

これは「DT-03ターンバックルオールセット」の説明書通りでOKです。

Cハブとナックルの組み立てと取り付け

基本的な組み立て方法は、京商のダートマスターやRB5とほぼ同じなので京商のHPから対象の説明書を見てもらうのが簡単です。

ここではダートマスターの対象ページを貼っておきます。

個人的には、トレッド幅の関係で上記のUM578部品はホイールシャフト（UM587）に先に入れる方が良いと思います。



この黒いプラ製のシムは先にホイールシャフトに入れちゃいましょう。



それと、Ｃハブのアッパーアームの取り付け用ピロボール（UM129B）は、説明書では前側に付けていますが、DT-03では後ろ側に付けます。



下記の２ｍｍ厚のシム（UM577）はDT-03では０．７５ｍｍのシムにするとぴったり付きます。



こんな感じです。繰り返しになりますがシムは０．７５ｍｍです。（サスアームが新品の場合は、０．５ｍｍあたりが良いかもしれません。この辺りは個体差に合わせて調整してください）



注意：Cハブのシャフトを通す穴が小さい

ちょっとだけですが、Cハブのシャフトを通す穴が小さくてきついので、３ｍｍのストレートリーマーでしごいてあげましょう。



後は、普通に組むだけ

組み立て自体は難しくないので、さっと組んでみました。サイズ感と言いDT-03とそっくりです。



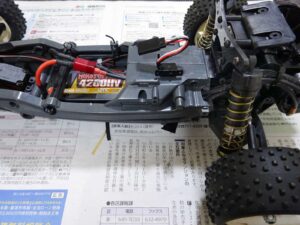

試しにささっと取り付けてみました。専用品なの？と思うほどすごく簡単に付きます。



ねっ。違和感ゼロでしょ。



左が六角ハブ化した方で、右がノーマルです。

ぴったりついてますよね。

簡単に付いたけど、問題発生！

反対側も付けて動作テストをしてみたら・・・・。

はい。問題発生です。

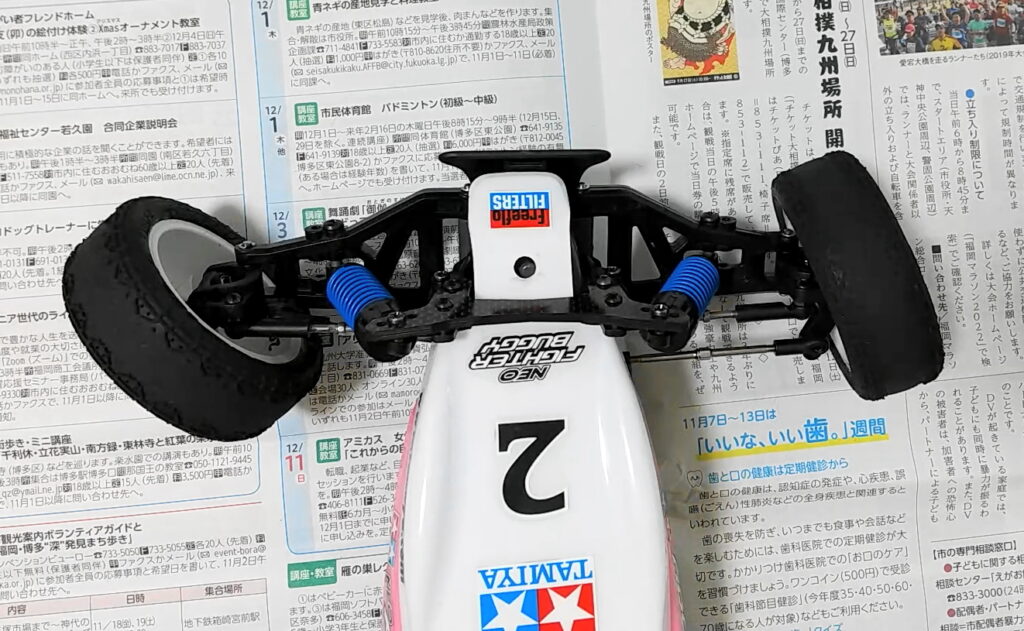

普通にステアリングは動くのですが、コーナー外側の切れ角がすごく少ない！



内側はしっかり切れるけど、外側は30度ぐらいしか切れない。



例えばステアリングを右に切ってみると、右側のタイヤは思いっきり切れるけど、左側のタイヤが目に見えて切れ角が足りません！



めちゃくちゃアッカーマンが付いてる状態です。



基本的にコーナリング中は外側のタイヤにGがかかるので、外側のタイヤが切れてないと曲がりが弱くなっちゃいます。こりゃいかん！

切れ角の調整をする

サーボの取り付け位置をずらしたりして、いろいろと試してみましたが、どれもうまくいかず・・・・。



結局、魔改造することに・・・・。（あんまりしたくないなぁ。）

魔改造と言っても、今回は穴をあけるだけ。下の写真のようにナックルに穴を追加しました。



絶対に失敗しないように、まずはキリで穴の位置を決めて、２ｍｍのドリルで下穴を開けて、次に２．５ｍｍのドリルで穴を開けて、３ｍｍのタップでねじ穴を作成しました。



そしてピロボールを取り付けて完成！



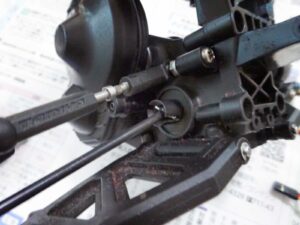

こんな感じで内側に付けてアッカーマンを調整しました。



結果、外側のタイヤの切れ角がアップしました！（まだ、アッカーマンが結構ついてるけど）



よしよし。これで、めでたしめでたし。

とはいかない・・・。

アッパーアームとステアリングが干渉

ナックル側の取付穴を増やした影響で、ナックル側のアジャスターの頭の部分がアッパーアームと干渉するようになっちゃいました。



干渉したことが影響して、今度はコーナー内側の切れ角が減っちゃいました。



とはいえ、大した事は無くて、先端の丸みがないオープンタイプアジャスターと交換する事で解消しました！



これで干渉もしなくなったので問題は全部クリアしました！



ちなみに、今回の改造をするとトレッド幅が少し広がるので、ハブは薄めの４ｍｍのアルミハブにしてます。

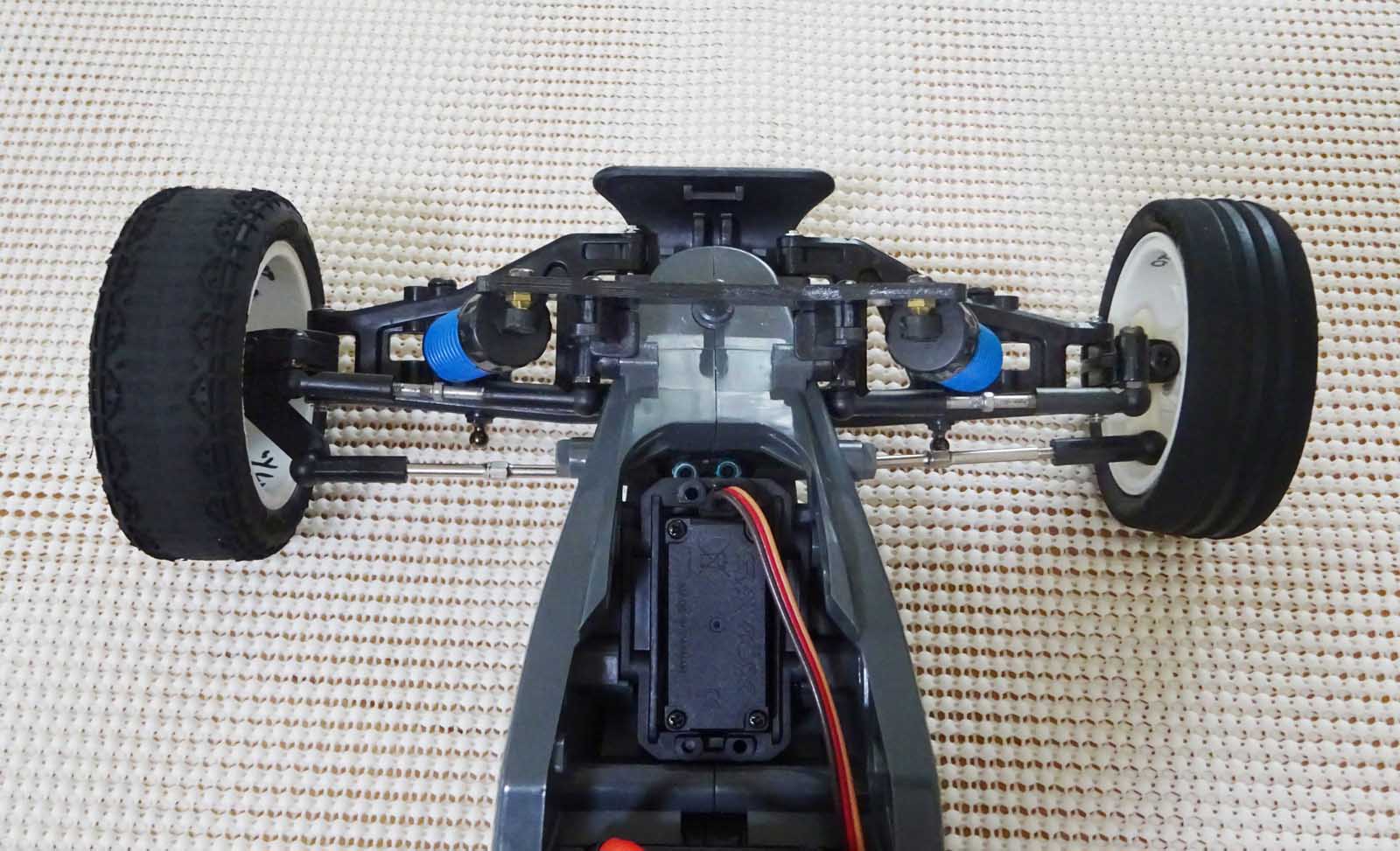

ステアリングの動作テスト

とりあえず動作テストも問題なかったので、次の改造に取り掛かろうかなと思います。



全部の改造が終わったら、サーキットで走行して動画を撮る予定です。



それでは、次回もDT-03の改造記事をアップしますね。
